LINSN TS802 LED Sending Card Cascade Solution

LINSN TS802 LED Sending Card Cascade For High Definition LED Solution

1.Hardware Prepare:

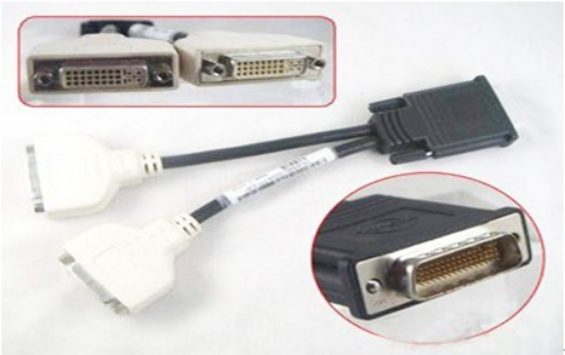

1).  1 pcs DVI cable, 2 input+1output

2).  2 pcs of linsn ts802 led sending card

3).  1 pcs of 10 PIN Cable

2.Hareware Connection:

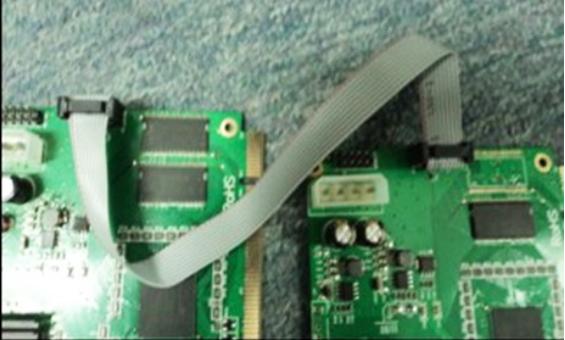

1.) Connect the 2 pcs of linsn led TS802D Sending Card by 10 PIN Cable:

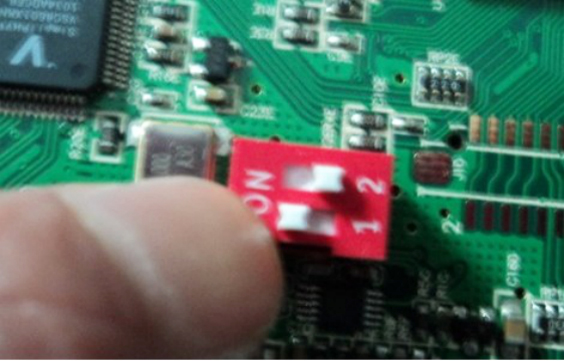

2). There has 2 RED Botton on the LED Sending Card,  One set to 1, Another set to 2:

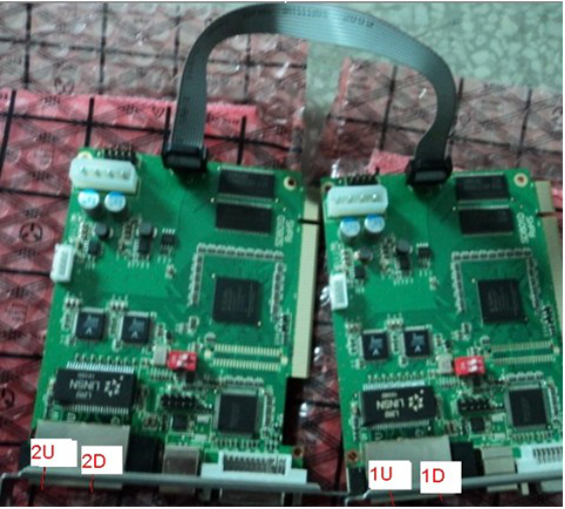

3. Install the 2 pcs of Sending Card to PCI interface or SB-8 led sending box, Connect the DVI

Graphic Card with LED Sending Card/LED Sending Box:

3. Software Setup:

2 pcs of TS802 Sending Card Loading Ability is: 1600*1200 dots, There has 4 pcs of RJ45 Signal Output On the

LED Sending Card, we named 1U1D2U2D, The RED BOTTON set for 1, we define 1U1D, Another We define 2U2D.

Next Job is to set the CON files by LEDStudio, Each RJ45 we can load 400 dots for High,If Overload 400 dots,

we use another RJ45 Output..Etc. We start from 1U, THEN 1U-1D-2U-2D.

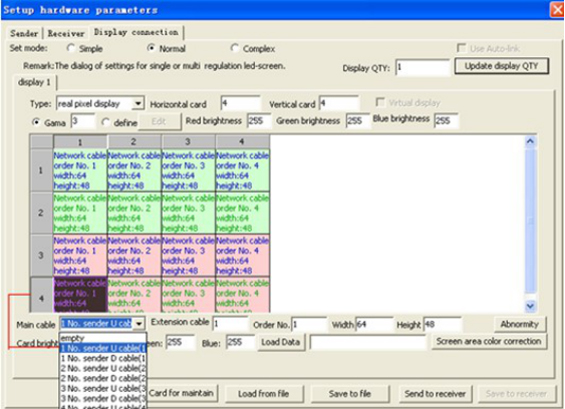

1).When we Connect the UTP-5 Cable to 1U Output, we SET the Main Cable to 1U

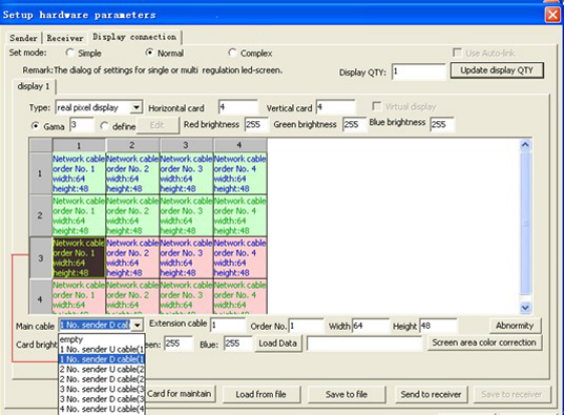

2).When we Connect the UTP-5 Cable to 1D Output, we SET the Main Cable to 1D

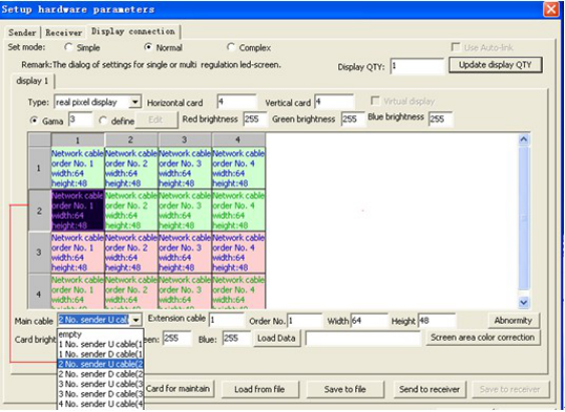

3).When we Connect the UTP-5 Cable to 2U Output, we SET the Main Cable to 2U

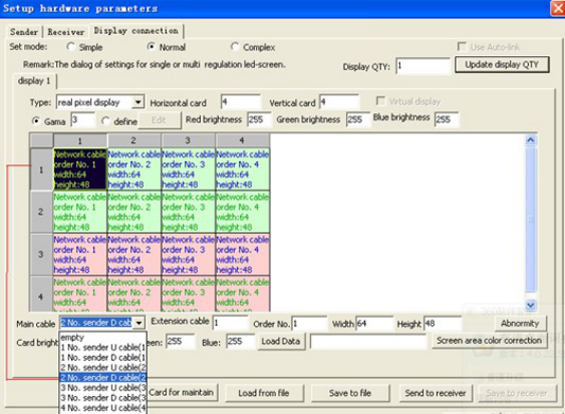

4).When we Connect the UTP-5 Cable to 2D Output, we SET the Main Cable to 2D

All the setting have to based on your LED Display Connection, After we finish the CON files Setting, we can send it to the

led receiving card and save it.
